Реле напряжения РНПП-301

---

Реле напряжения РНПП-301 предназначено для защиты трехфазных потребителей от основных видов аварий в электрической сети, таких как:
- выход действующего значения напряжения за пределы допустимых порогов;
- нарушение последовательности и слипание фаз;
- нарушение полнофазности и симметричности сетевого напряжения.

Устройство контролирует основные параметры электрической сети и при их отклонении отключает нагрузку.

Реле также следит за состоянием силовых контактов внешнего магнитного пускателя до и после включения нагрузки, контролируя их исправность (подгорание или слипание).

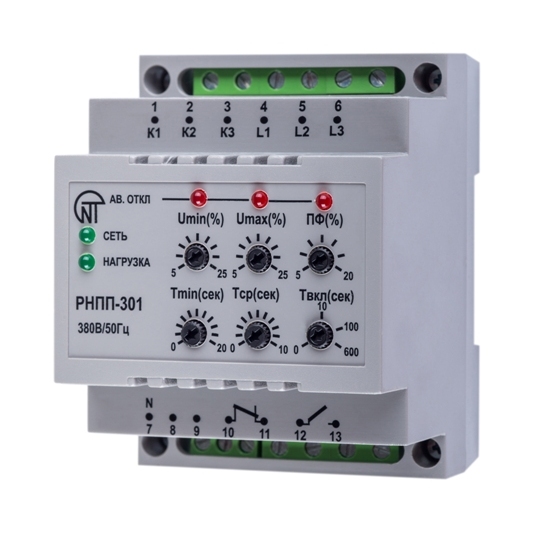

Светодиоды на лицевой панели реле индицируют:
- наличие напряжения в сети;
- состояние нагрузки (включена или отключена);
- вид возникшей аварии.

Шесть регулировочных потенциометров, вынесенных на лицевую панель, позволяют пользователю установить:
- порог срабатывания по максимально допустимому значению напряжения;
- порог срабатывания по минимально допустимому значению напряжения;
- порог допустимого значения перекоса фаз;
- время срабатывания реле при аварийном снижении напряжения;
- время срабатывания реле при прочих видах аварии сети;
- задержку времени включения нагрузки после восстановления параметров сети.

Устройство может работать в режиме контроля фазного или линейного напряжения (по выбору пользователя).

Технические характеристики:
Номинальное фазное/линейное напряжение, В: 220/380
Частота сети, Гц: 45-55
Диапазон регулирования по Umin , в % от ном.: 5-25
Диапазон регулирования по Umax , в % от ном.: 5-25
Диапазон регулирования по перекосу фаз, в %: 5-20
Диапазон регулирования по Tmin, с: 0-20
Диапазон регулирования по Тср., с: 0-10
Диапазон регулирования по Твкл., с: 0-600
Минимальное время срабатывания при достижении пороговых значений, с: 0,1
Время готовности при подаче напряжения на реле, не более, с: 0,2
Гистерезис по напряжению (коэф. возврата), В: 5-6
Точность определения порога срабатывания по напряжению, не более, В: до 3
Точность определения перекоса фаз, %, не более: 1,5
Напряжение, при котором сохраняется работоспособность, % от ном.: 30-150
Потребляемая мощность (под нагрузкой), не бопее, ВА: 3,0
Максимальный коммутируемый ток выходных контактов, А: 5
Коммутационный ресурс выходных контактов:  - под нагрузкой 5А, не менее, раз: 100 тыс
                                                                                 - под нагрузкой 1А, не менее, раз: 1 млн
Степень защиты: - прибора IP40
                              - клеммника IP20
Климатическое исполнение: УЗ
Диапазон рабочих температур, С: от -35 до +55
Температура хранения, С: от -45 до +70

Габаритные размеры (ДхШхВ), мм: 90х36х65
Вес, кг: 0,2
Объем, м3: 0,000211
Производитель: Россия
