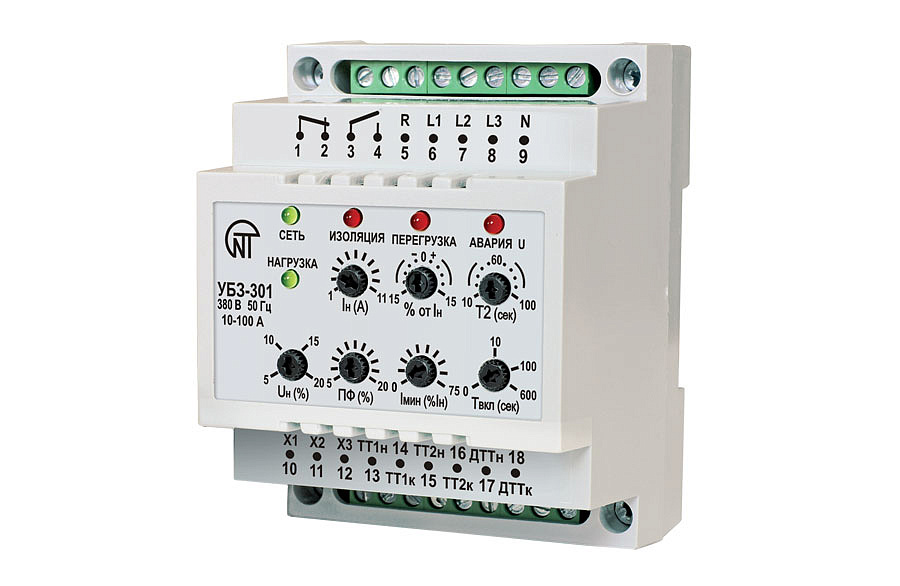

Универсальный блок защиты электродвигателей УБЗ-301 10-100А

---

Универсальный блок защиты электродвигателей УБЗ-301 (далее по тексту блок) предназначен для постоянного контроля параметров сетевого напряжения и действующих значений фазных/линейных токов трехфазного электрооборудования 380 В/50 Гц, в первую очередь, асинхронных электродвигателей (ЭД), мощностью от 2,5 кВт до 315 кВт, в том числе и в сетях с изолированной нейтралью.

Осуществляет полную и эффективную защиту электрооборудования отключением от сети и/или блокированием его пуска в следующих случаях:
- некачественном сетевом напряжении (недопустимые скачки напряжения, обрыв фаз, нарушение чередования и слипания фаз, перекос фазных/линейных напряжений);
- механических перегрузках (симметричный перегруз по фазным/линейным токам) — защита от перегруза с зависимой выдержкой времени;
- несимметричных перегрузок по фазным/линейным токам, связанных с повреждениями внутри двигателя — защита от перекосов фазных токов с последующим запретом АПВ;
- асимметрии фазных токов без перегруза, связанных с нарушением изоляции внутри двигателя и/или подводящего кабеля;
- исчезновении момента на валу ЭД («сухой ход» — для насосов) — защита по минимальному пусковому и/или рабочему току;
- при недопустимо низком уровне изоляции на корпус — проверка перед включением с блокировкой пуска при плохой изоляции;
- замыкании на «землю» обмотки статора во время работы — защита по токам утечки на «землю».

Блок обеспечивает защиту электрооборудования путем управления катушкой магнитного пускателя (контактора).

Выполняет следующие функции:
- простую и точную установку номинального тока ЭД, используя стандартную шкалу номинальных токов;
- установку рабочего тока ЭД, отличного от стандартных значений с учетом длительно допустимой перегрузки;
- срабатывание по перегрузу с зависимой выдержкой времени. Эта характеристика построена для условно холодного двигателя.
- повторного включения по усмотрению заказчика самостоятельно;
- индикацию вида аварии, наличия сетевого напряжения, токового диапазона, на который настроен блок и включения нагрузки;
- через блок обмена БО-01 позволяет осуществлять обмен и передачу информации по протоколу RS-485 (БО-01 поставляется под заказ).

Технические характеристики:
Номинальное линейное напряжение, В: 380
Частота сети, Гц: 45-55
Диапазон номинальных токов, А: 10-100
Диапазон выставления рабочего тока, в % от ном. + 15
Диапазон регулирования времени при 2-х кратной перегрузке, с 10-100
Диапазон регулирования порога по напряжению, в % от ном.: + (5-20)
Диапазон регулирования по перекосу фаз, %: 5-20
Диапазон регулирования порога срабатывания по Iмин, в % от раб. (ном.): 0-75
Диапазон регулирования времени АПВ (Твкл), с: 0-600
Время первого включения нагрузки при Твкл= 0, с: 2-3
Время срабатывания по токовому перегрузу: по токо-врем. х-ке
Время срабатывания при авариях по напряжению, с: 2
Время срабатывания при авариях по току, кроме перегруза, с: 2
Фиксированная уставка срабатывания по току утечки, А: 1,0
Порог контроля сопротивления изоляции, кОм: 500+20
Гистерезис по напряжению (фазн/лин), В: 10/17
Гистерезис по теплу, % от накопленного при отключении: 33
Точность определения порога срабатывания по току, в % от Iном, не более: 2-3
Точность определения порога по напряжению, В: не более 3
Точность определения перекоса фаз, %: не более 1,5
Напряжение, при котором сохраняется работоспособность, % от ном: 50-150
Потребляемая мощность (под нагрузкой), ВА, не бопее: 3,0
Максимальный коммутируемый ток выходных контактов: А 5
Коммутацион. ресурс выходных контактов: - под нагрузкой 5А, раз, не менее: 100 тыс
                                                                          - под нагрузкой 1А, раз, не менее: 1 млн
Степень защиты: - прибора IP40
                              - клеммника IP20
Климатическое исполнение УХЛ4
Диапазон рабочих температур, °С: от -35 до +55
Температура хранения, °С: от -45 до +70

Габаритные размеры (ДхШхВ), мм: 65х70х90
Вес, кг: 0,2
Объем, м3: 0,000410
Производитель: Россия
